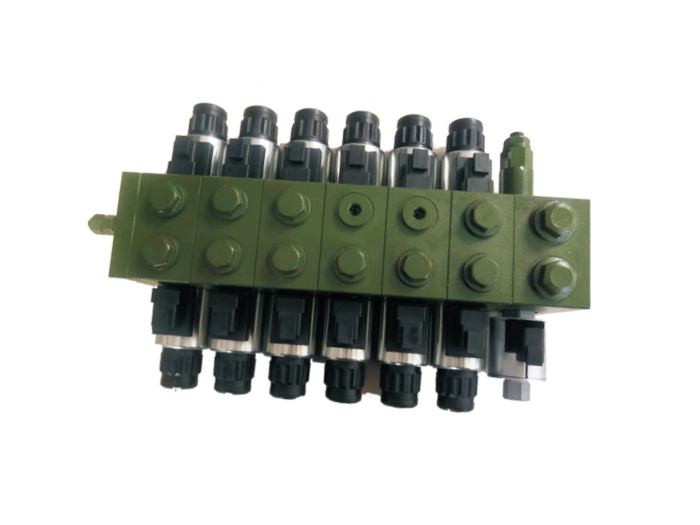

Quais são os requisitos de material para válvulas eletromagnéticas multivias?

A seleção do material para uma válvula eletromagnética multivias afeta diretamente sua resistência à pressão, resistência ao desgaste, resistência à corrosão e vida útil. Requer consideração abrangente de fatores como pressão operacional, características do meio e condições ambientais.

A seguir estão os principais requisitos de seleção de materiais e soluções de aplicação típicas:

I. Requisitos de material dos componentes principais

1. Material do corpo da válvula

Tipo de material | Características | Cenários Aplicáveis

Ferro fundido dúctil (QT500-7) | Alta resistência (resistência à tração ≥500MPa), bom amortecimento de vibrações, baixo custo | Sistemas de média e baixa pressão (≤35MPa), máquinas de engenharia

Aço Forjado (42CrMo) | Resistência ultra-alta (resistência à tração ≥1000MPa), resistente à fadiga, tratada termicamente e revenida | Sistemas de alta pressão (42MPa), equipamentos metalúrgicos

Liga de alumínio (6061-T6) | Leve (densidade 2,7g/cm³), resistente à corrosão, mas menor resistência à pressão (≤21MPa) | Aviação, equipamento móvel

Aço Inoxidável (316L) | Resistente à corrosão ácida e alcalina/água do mar, mas de alto custo | Indústria química, plataformas offshore

Tratamento Especial:

Acabamento da parede interna: Ra≤0,4μm, reduzindo a resistência ao fluxo.

Reforço do revestimento: A cavidade do corpo da válvula é revestida com um revestimento WC-Co (dureza HV1200), resistente à erosão por partículas.

2. Núcleo e luva da válvula

Combinação de materiais | Vantagens | Parâmetros Técnicos

Cromagem dura carburizada e temperada 20CrMnTi | Dureza superficial HRC60-62, resistência ao desgaste | Espessura do chapeamento ≥0,03 mm, vida útil ≥1 milhão de ciclos

Revestimento PTFE em aço inoxidável (440C) | Resistente à corrosão e baixo coeficiente de atrito (μ≤0,05) | Adequado para meios água-glicol

Cerâmica (Al₂O₃/ZrO₂) | Ultra-resistente ao desgaste, anti-adesão, mas frágil | Usado para condições extremas de trabalho de alta pressão (≥60MPa)

Ajuste de precisão:

Controle da folga do núcleo da válvula e do orifício da válvula:

Válvula comum: 0,01 ~ 0,03 mm

Válvula de alta precisão: ≤0,005 mm (requer montagem com temperatura controlada)

3. Selos

Materiais | Faixa de temperatura | Resistência da mídia | Vida útil

Borracha Nitrílica (NBR) | -30°C~100°C Óleo mineral, emulsão água-óleo: 500.000 ciclos

Borracha fluorada (FKM): -20°C~200°C, ácidos e álcalis, óleos de éster sintético: 1 milhão de ciclos

Poliuretano (PU): -40°C~80°C, alta resistência ao desgaste, mas não resistente à hidrólise: 300.000 ciclos

Esqueleto metálico de PTFE: -100°C~260°C, todos os óleos hidráulicos, meios altamente corrosivos: 2 milhões de ciclos

II. Estratégia de seleção de materiais com base nas condições de trabalho

1. Condições de trabalho de alta pressão e serviço pesado (por exemplo, máquinas de perfuração de túneis)

Corpo da válvula: aço forjado 42CrMo (temperado e revenido HB280-320)

Núcleo da válvula: liga Stellite revestida a laser 20CrMnTi carburizada e temperada

Vedação: Vedação composta FKM PTFE

2. 3. Ambientes Corrosivos (por exemplo, Equipamentos Químicos)

Corpo da Válvula: Aço Inoxidável 316L (Passivado)

Núcleo da válvula: aço inoxidável endurecido por precipitação 17-4PH

Vedação: Estrutura de encapsulamento total de PTFE

4. Ambientes de baixa temperatura (por exemplo, máquinas terrestres)

Corpo da válvula: QT400-18L (ferro dúctil de baixa temperatura, energia de impacto de -60 ℃ ≥12J)

Vedação: Borracha de Silicone (MVQ) ou Borracha Nitrila Butadieno Hidrogenada (HNBR)

5. Equipamentos Alimentares/Farmacêuticos

Corpo da válvula: Aço inoxidável 304 (Ra≤0,2μm eletropolido)

Vedação: Borracha EPDM certificada pela FDA

III. Aplicação de Materiais Funcionais Especiais

Requisitos antiestáticos:

Núcleo da válvula com adição de fibra de carbono (resistividade de volume ≤10⁶Ω·cm) para evitar que faíscas acendam poeira.

Projeto de redução de peso:

Corpo da válvula em liga de titânio (TC4), com a mesma resistência do aço, mas 40% mais leve.

Vida útil ultra-longa:

O núcleo da válvula utiliza um revestimento de carbono tipo diamante (DLC), com coeficiente de atrito <0,02.

4. Falhas materiais comuns e contramedidas

Modo de falha | Causa | Solução

Pontuação do núcleo da válvula | Partículas duras invadindo a lacuna | Substitua por filtro on-line de luva de válvula revestida com WC-Co

Selar inchaço | Incompatibilidade de óleo e material | Substitua por material FKM ou PTFE

Fissuração do corpo da válvula | Defeitos de fundição ou choque de pressão | Use design de otimização de tensão de elemento finito do corpo da válvula de aço forjado

V. Tendências Futuras de Materiais

Materiais inteligentes: Núcleo de válvula em liga com memória de forma, regulação de fluxo adaptável à temperatura.

Materiais nanocompósitos: Corpo da válvula reforçado com grafeno, resistência aumentada em 50%.

Impressão 3D: materiais de gradiente de estrutura otimizados para topologia (por exemplo, canais de resfriamento compostos de cobre-aço).

Recomendação de seleção: É necessária uma avaliação abrangente, considerando fatores como custo (os materiais representam 30% a 50% do custo total do corpo da válvula), condições de operação e ciclo de manutenção. Priorize opções de materiais certificados pela ISO 4400/DIN 24340.
