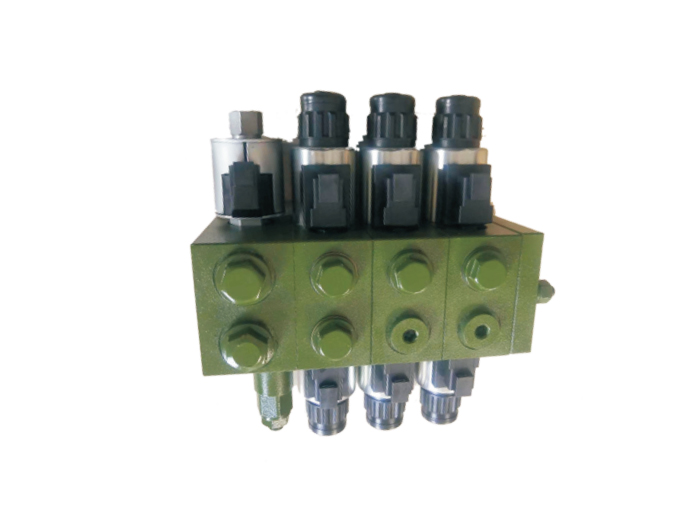

Controle de detalhes de instalação da válvula eletromagnética multivias

A qualidade da instalação das válvulas eletromagnéticas multivias afeta diretamente a estabilidade, a velocidade de resposta e a vida útil dos sistemas hidráulicos. A seguir estão os principais detalhes que exigem controle rigoroso durante a instalação, abrangendo preparação preliminar, etapas de instalação, pontos de comissionamento e solução de problemas comuns:

I. Preparativos de pré-instalação

**Verifique os parâmetros da válvula**

Confirme se o modelo da válvula, o diâmetro nominal, a pressão de trabalho (pressão nominal/pressão de pico) e a vazão correspondem ao sistema.

Verifique se a tensão (CA/CC) e a corrente da válvula solenóide são consistentes com o sistema de controle para evitar queimar a bobina.

Confirme se as funções da válvula (função de posição neutra, número de carretéis) atendem aos requisitos do projeto (por exemplo, tipo O, tipo Y, tipo P, etc.).

**Limpar tubulação e óleo**

Use gás de alta pressão ou equipamento de lavagem especializado para remover escória de soldagem, limalha de ferro e outras impurezas dos tubos (recomenda-se um nível de limpeza NAS 1638 Classe 7 ou superior).

O óleo novo deve ser filtrado (elemento de filtro de 5 ~ 10 μm) para evitar que partículas obstruam o núcleo da válvula.

**Inspecione os selos**

Verifique se os materiais do O-ring e da junta (por exemplo, NBR, FKM) são compatíveis com o óleo hidráulico (óleo mineral/água-glicol, etc.).

Aplique uma pequena quantidade de óleo hidráulico nas vedações antes da instalação para evitar rasgos.

II. Detalhes importantes durante a instalação

Fixação e conexão do corpo da válvula

Planicidade da superfície de montagem: A rugosidade da superfície de montagem do bloco de válvula ou placa de base deve ser ≤Ra 0,8μm e a planicidade ≤0,01mm/100mm para evitar vazamento ou deformação do corpo da válvula.

Sequência de aperto dos parafusos: Aperte em estágios ao longo da diagonal (por exemplo, aumentando o torque em 2-3 estágios), consultando os valores de torque fornecidos pelo fabricante (apertar demais causará deformação do corpo da válvula).

Alinhamento da porta de petróleo: Certifique-se de que a entrada e a saída estejam alinhadas com a tubulação; não puxe com força a conexão do pipeline.

Fiação da válvula solenóide

Utilize cabos blindados para reduzir interferências; certifique-se de que os terminais estejam firmemente crimpados.

A faixa de flutuação da tensão da bobina deve ser controlada dentro de ±10% (por exemplo, 21,6~26,4V para um sistema de 24V DC).

Se o conjunto da válvula tiver controle piloto, a pressão do circuito do óleo piloto deverá ser verificada separadamente (geralmente 0,3~0,5MPa).

Tratamento da porta de drenagem de óleo

Uma porta de drenagem de óleo separada (se aplicável) deve retornar diretamente ao tanque de óleo e a tubulação deve estar livre de contrapressão; caso contrário, o núcleo da válvula poderá não ser reinicializado.

O tubo de drenagem de óleo deve idealmente estar mais baixo do que a posição de instalação do corpo da válvula para evitar sifão.

III. Depuração e verificação

Teste sem carga

Primeiramente, dê partida no motor brevemente e observe se a rotação da bomba de óleo está correta para eliminar a entrada de ar no sistema.

Empurre manualmente o núcleo da válvula (se um dispositivo mecânico de emergência estiver disponível) para verificar se o atuador funciona suavemente.

Teste de inicialização

Ligue cada circuito sequencialmente e ouça um som nítido quando a válvula solenóide muda (um som abafado indica obstrução).

Meça o aumento da temperatura da bobina; um aumento de temperatura ≤40°C após 1 hora de operação contínua é normal.

Teste de carga

Aumente gradualmente a pressão do sistema até o valor nominal e verifique se há vazamentos em todas as interfaces do corpo da válvula.

Verifique o tempo de resposta de comutação (geralmente ≤0,1s) e a repetibilidade.

4. Problemas e soluções comuns

Problema | Possível causa | Solução

O carretel da válvula não muda de direção | Bobina solenóide queimada/tensão insuficiente | Substitua a bobina, verifique a estabilidade da fonte de alimentação

Grande vazamento interno | Desgaste/contaminação e emperramento do carretel da válvula | Desmonte, limpe ou substitua o carretel da válvula

Vibração e ruído do sistema | Ressonância/choque hidráulico da tubulação | Adicione acumulador ou ajuste o orifício de amortecimento

Atraso de comutação | Viscosidade do óleo muito alta/pressão piloto insuficiente | Substitua por óleo apropriado ou ajuste a pressão piloto

V. Recomendações de Manutenção

Inspeção regular: Verifique o torque dos parafusos do corpo da válvula e as condições de vedação a cada 500 horas.

Controle de contaminação: Substitua o elemento filtrante a cada 2.000 horas; manter a limpeza do óleo no nível ISO 4406 18/16/13.

Estoque de peças de reposição: Priorize o armazenamento de bobinas solenóides e vedações para minimizar o tempo de inatividade.

Dica: Para válvulas multivias complexas (como válvulas proporcionais, válvulas sensíveis à carga), é recomendado usar o software de comissionamento do fabricante para calibração de parâmetros. Se o sistema funcionar mal com frequência, é necessário verificar se o desempenho da válvula é reduzido devido à temperatura excessivamente alta do óleo (>65°C) ou à oxidação do óleo.
